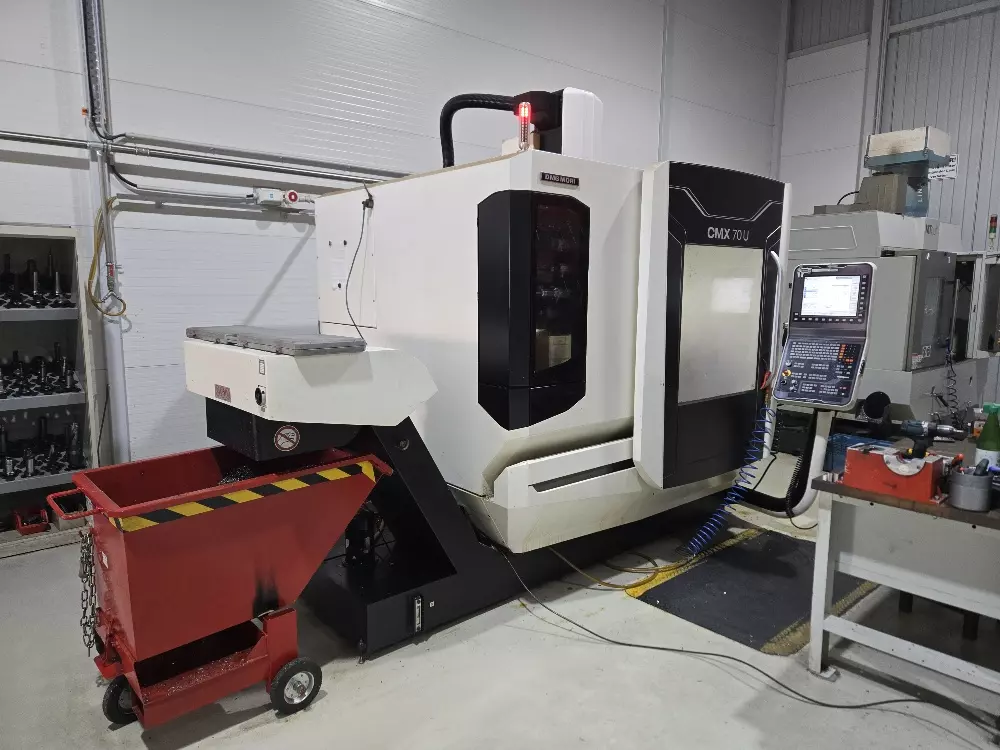

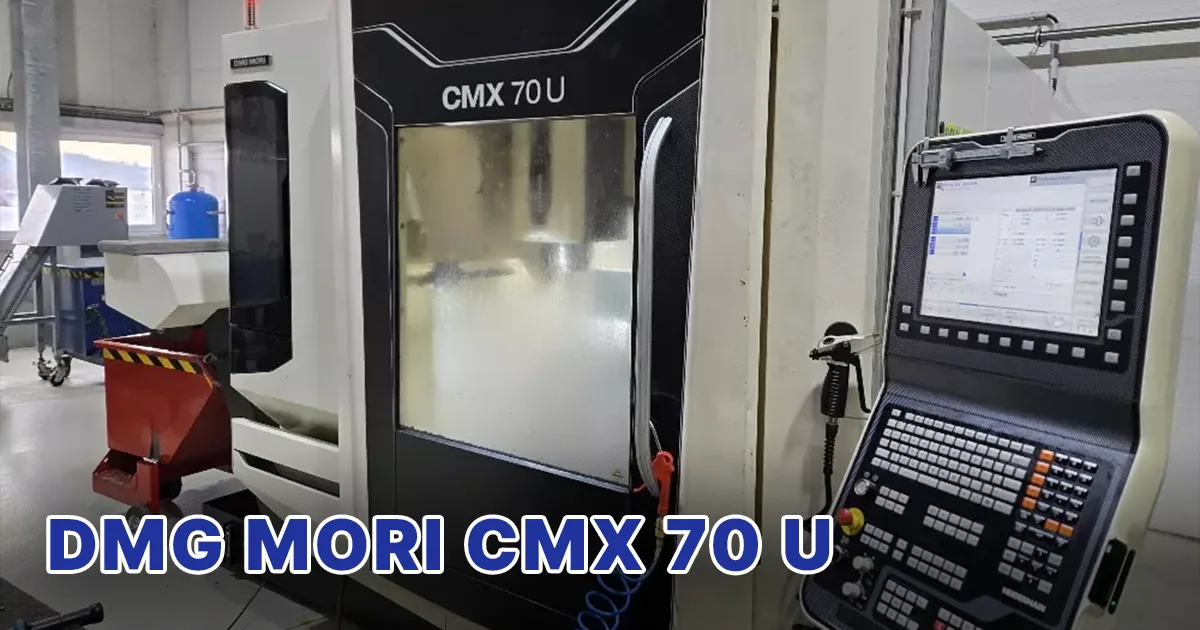

DMG MORI CMX 70 U – Das vielseitige 5-Achsen-CNC-Fräszentrum im Detail
Die DMG MORI CMX 70 U ist ein universelles 5-Achsen-Fräszentrum, das moderne Präzision mit hoher Effizienz verbindet. Ihre robuste Konstruktion, leistungsstarke Spindel und flexible Achsgeometrie machen sie zur idealen Wahl für anspruchsvolle Fertigungsaufgaben sowie komplettes 5-Seiten-Schlichten – auch bei komplexen Werkstücken.
Einführung in die DMG MORI CMX 70 U
Was macht die Maschine besonders?
Die CMX 70 U verbindet Präzision mit Flexibilität. Sie eignet sich besonders für Prototypen, Kleinserien und komplexe Werkstücke.
Positionierung im DMG MORI Portfolio
Die CMX-Serie richtet sich an Fertiger, die einen zuverlässigen Einstieg in die 5-Achsen-Technologie suchen. Mit moderner Steuerung, solider Ausstattung und attraktivem Preis-Leistungs-Verhältnis ergänzt die CMX 70 U das Portfolio zwischen den kompakteren DMU-Modellen und den leistungsstärkeren monoBLOCK-Baureihen.
Technische Daten der CMX 70 U im Überblick
Verfahrwege und Achsen
- Achsen (X/Y/Z): 750 mm / 600 mm / 520 mm
- B-Achse: –10° bis +95°
- C-Achse: 360°
- Schnellgang: bis 30 m/min
- Tischgröße: 800 × 620 mm, Belastung bis 350 kg
Spindelleistung und Werkzeugmagazin
- Spindel: 20–12 000 U/min, 13 kW Leistung, 83 Nm Drehmoment, SK 40-Aufnahme
- Werkzeugmagazin: 30 Plätze (optional mehr), Werkzeuglänge bis 300 mm, Gewicht bis 8 kg, Wechselzeit ca. 2,7 s
Steuerung und Bedienkomfort
- Siemens Sinumerik 840D SL oder Heidenhain TNC 620
- SLIMline Multi-Touch Panel für intuitive Bedienung
- Direktes Wegmesssystem serienmäßig
- Optional: Renishaw-/Blum-Taster, IoTconnector, interne Kühlung, Späneförderer

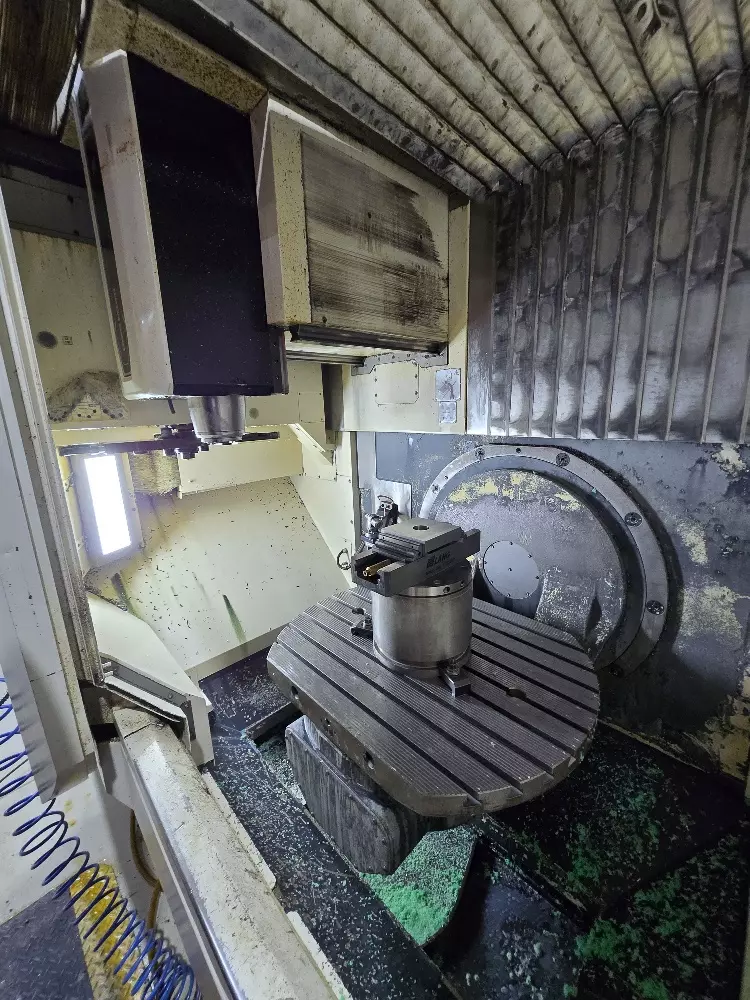

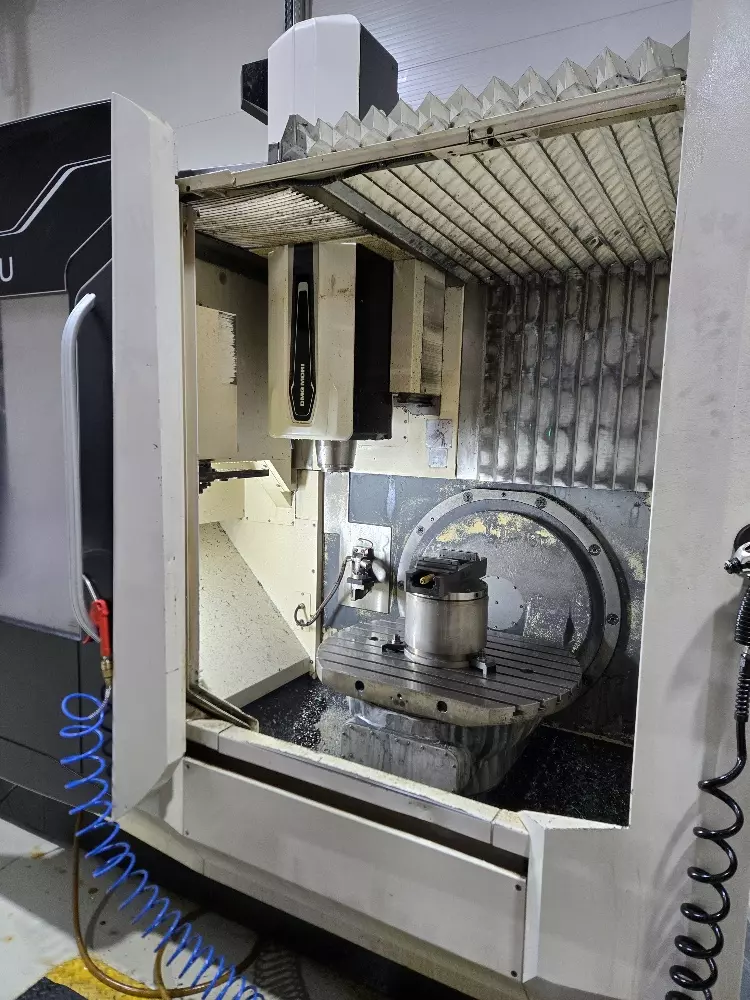

Bilder: Arbeitsraum und Rundtisch einer DMG MORI CMX 70 U
Vorteile & Innovationen der DMG MORI CMX 70 U
Präzision durch direktes Wegmesssystem
Die serienmäßigen Wegmesssysteme sorgen für höchste Genauigkeit und Wiederholbarkeit, selbst bei komplexen Bauteilen mit engen Toleranzen.
Effizienz im Werkzeugwechsel
Mit einer Wechselzeit von unter 3 Sekunden reduziert die CMX 70 U Nebenzeiten spürbar und steigert die Produktivität.
Moderne Steuerung & IoT-Anbindung
Die Maschine bietet wahlweise Siemens oder Heidenhain Steuerungen. Neuere Versionen sind mit IoTconnector ausgestattet, wodurch die Einbindung in smarte Fertigungsumgebungen möglich ist.
Einsatzbereiche in Industrie und Fertigung
Dank robuster Mineralgussbasis, starker Maschine und flexiblen Steueroptionen passt die DMG CMX 70 U für eine Vielzahl an Einsatzgebieten.
Prototypen- und Einzelteilfertigung
Dank der Flexibilität eignet sich die CMX 70 U ideal für die schnelle Umsetzung von Prototypen oder Sonderteilen.
Serienproduktion mit hohen Genauigkeitsanforderungen
Auch bei Kleinserien zeigt die Maschine ihre Stärken: Hohe Wiederholgenauigkeit und schnelle Rüstprozesse sichern Wirtschaftlichkeit.

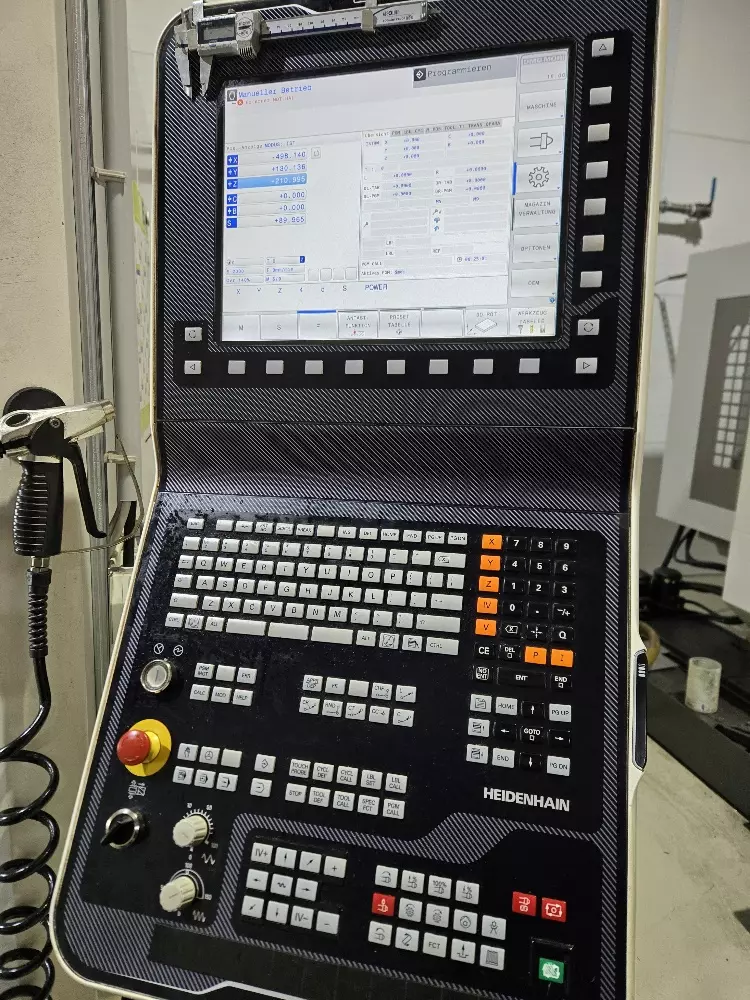

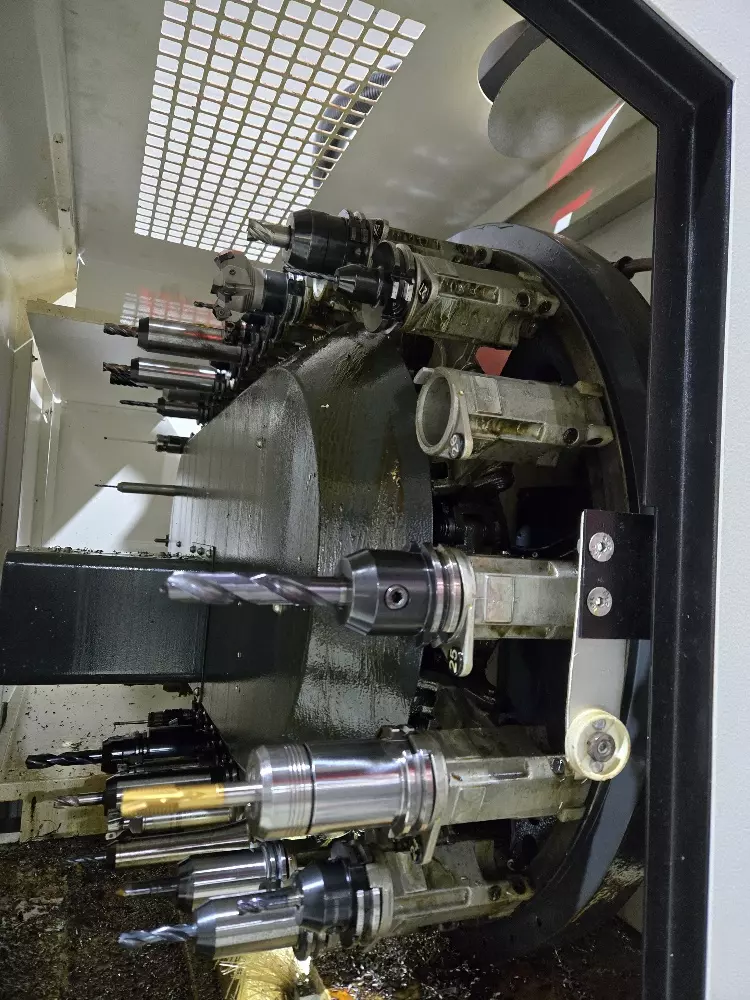

Bilder: Werkzeugmagazin und Steuerung einer DMG MORI CMX 70 U
Typische Branchen
- Automotive & E-Mobility (z. B. Gehäuse, Strukturbauteile)
- Medizintechnik (z. B. Implantate, Instrumente)
- Luft- und Raumfahrt (z. B. komplexe Strukturelemente, Vorrichtungen)
Alternativen zur DMG MORI CMX 70 U
DMU 50 und DMU 75 monoBLOCK
Die DMU 50 ist eine kompaktere Alternative für kleine Werkstücke, während die DMU 75 monoBLOCK mit größeren Verfahrwegen für komplexe und schwere Bauteile geeignet ist.
Wettbewerber: Hermle C 250, Mikron MILL E 700 U
Auch Hersteller wie Hermle und GF Mikron bieten vergleichbare 5-Achsen-Zentren, die ebenfalls Präzision und Flexibilität in der Komplettbearbeitung vereinen.
Fazit: Präzision und Vielseitigkeit in einer Maschine
Die DMG MORI CMX 70 U kombiniert High-End-Präzision mit hoher Flexibilität. Ihre 5-Achsen-Technologie, schnelle Werkzeugwechsel und moderne Steuerung machen sie zu einer optimalen Lösung für Prototypenfertigung, Kleinserien und anspruchsvolle Bauteile in unterschiedlichsten Branchen.

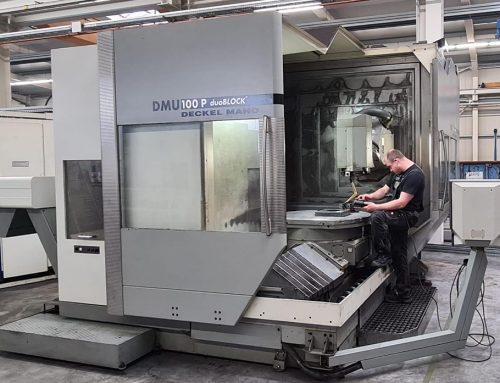

DMG DMU P / DMC U duoBLOCK® gebraucht kaufen
